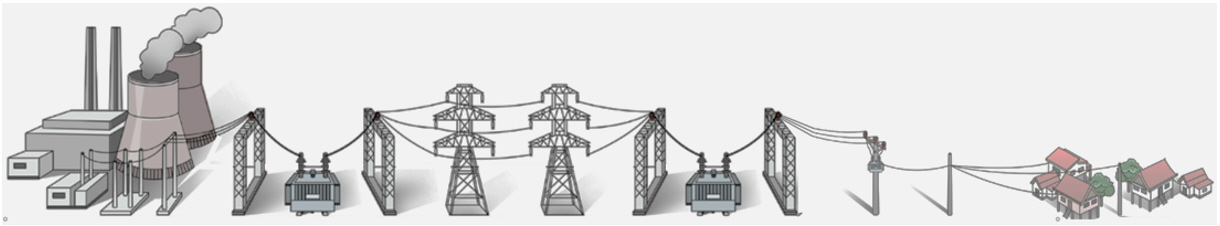

고저압 수배전반

구  분	저압 수배전반 (LV Panel)	고압 수배전반 (HV Panel)	특고압 수배전반 (EHV Panel)
전압 범위	AC 100V ~ 1,000V 이하    (보통 AC 220V, 380V 등)	AC 1,000V 초과 ~ 35,000V 이하    (국내 기준 보통 3.3kV, 6.6kV, 22.9kV)	AC 35kV 초과    (보통 66kV, 154kV, 345kV 등)
주요 특징	MCCB, 배선용 차단기, 계전기  등을 포함,   사람이 직접 조작 가능 구조가 간단하고 설치   및 유지보수가 용이함	VCB, 고압퓨즈, 보호계전기 등 포함   절연과 안전거리 확보가 중요    (가스절연, 몰드절연 등)   일반인은 접근 금지, 전문 기술자만 조작	대용량 전력 처리 가능   GIS와 같은 고급 설비 사용   매우 높은 절연성과 안전성 요구   유지보수 및 운영에 고도의 기술 필요
적용 개소	일반건물 조명, 콘센트, 소형 기기용 전력공급,   아파트, 상가, 중소 규모 공장 등에서 사용	대형 빌딩, 공장, 산업 시설 등에서 사용   변압기 및 대형 모터 등의 전력 공급	발전소, 변전소, 초대형 산업단지 등에서 사용



저압배전반은 1,000V 이하의 전력을 수전하여 분배·제어하는 전기 설비로, 주로 건물 내부의 조명, 콘센트, 소형 기계 등에 전력을 공급한다. 아파트, 상가, 사무실, 소규모 공장 등에서 널리 적용되며, 탑재되는 장비들은 주로 차단기와 계전기들로 과전류나 누전을 방지하며, 유지보수가 비교적 쉬운편다.

  ◐  외관구성

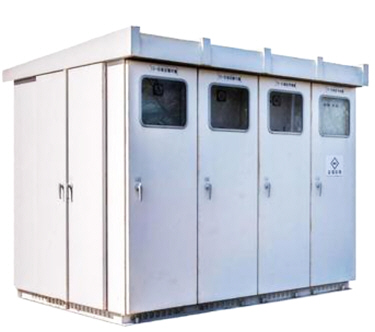

옥외용 저압 배전반	옥내형 저압 배전반

  ◐  제품특징

당사에서 공급하는 저압배전반은 성능이 검증된 인출형 기중차단기(ACB)와 자체 보호기능이 갖추어진 차단기(MCCB)를 내장하고 있다.  충분한 모선용량으로 내구성을 확보하고 안전성이 검증된 기기를 적용, 차단 성능이 뛰어난 차단기와 적절한 보호요소를 구비한 보호계전기 탑재 등 IEC 규격 및 KEM 규격에 준하여 설계 생산됨으로써 최고의 품질을 보장한다. 또한 Compact한 설계로 전기실면적의 이용률을 높이고 2단적, 3단적 설계로 시설비를 절감할 수 있다.

ü  적절한 차단기 배치로 안정성 및 경제성 향상

ü  국내외 각종 규격 및 사용자 사양에 맞춤 설계 제작

ü  제품의 유지보수 및 변경이 용이

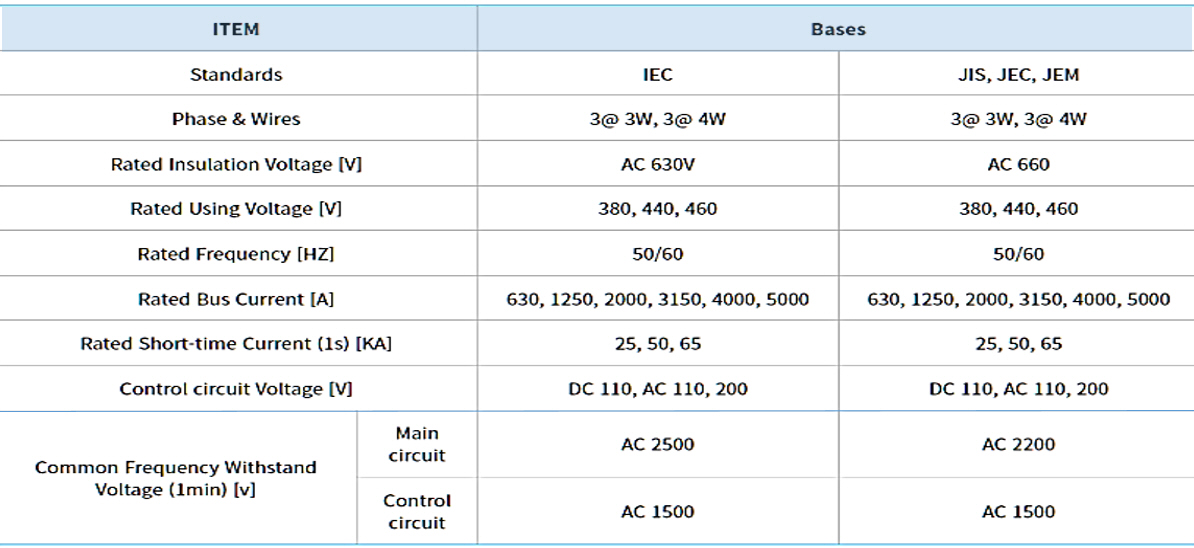

  ◐  기본 제품 사양

  ◐  LVDP 회로 구성

저압배전반(LV Switchboard)은 일반적으로 6.6kV 혹은 22.9kV 전압을 감압하여 600V 이하의 전력을 분배하는 설비로, 주로 다음과 같은 기본 회로들로 구성된다.

1)  주회로 (Main Circuit)

     전원측에서 들어오는 주 전력을 각 부하로 분배하며, 차단기(MCCB), 전자접촉기(MC), 계전기 등이 포함된다.

2)  분기회로 (Branch Circuit)

     개별 부하(조명, 콘센트, 기계 등)에 전력을 공급하는 회로로 소형차단기(MCB)를 통해 보호된다.

3)  제어회로 (Control Circuit)

     모터 기동, 정지, 타이머 동작 등 제어 기능을 담당하며, 스위치, 릴레이, 타이머, 푸쉬버튼 등이 사용된다

4)  계측회로 (Metering Circuit)

     전류, 전압, 전력 등을 측정하기 위한 회로로, 전류계, 전압계, 전력계, CT, PT 등을 포함한다.

5)  접지회로 (Earthing Circuit)

     누전 및 감전 사고를 방지하기 위한 접지 설비 회로이다.

  ◎  LVDP 기본회로 구성

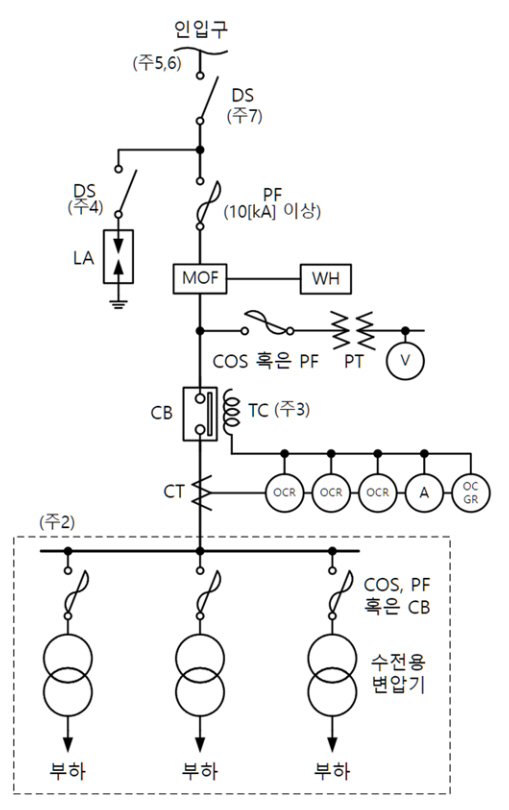

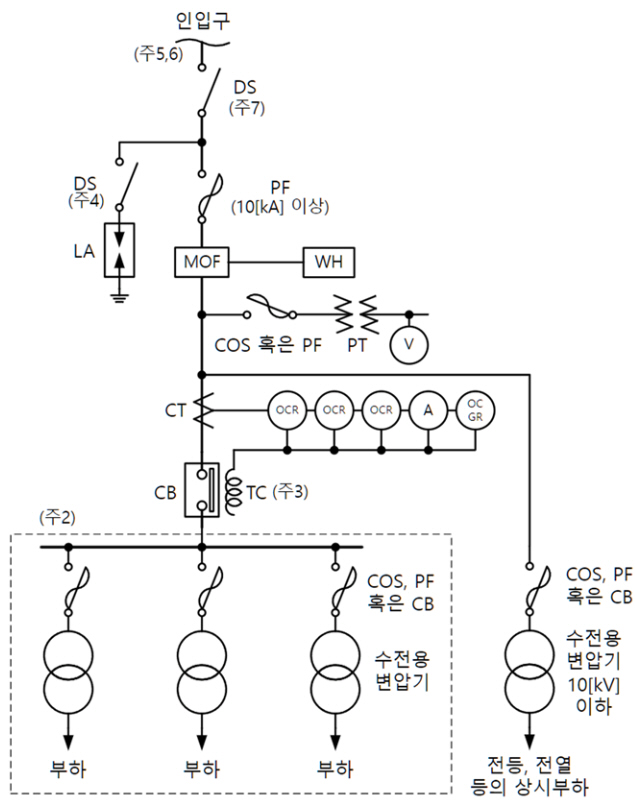

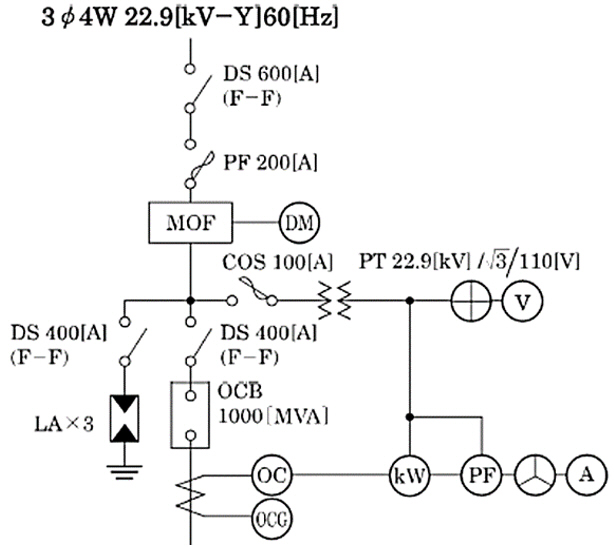

< LVDP  기본회로 구성  >

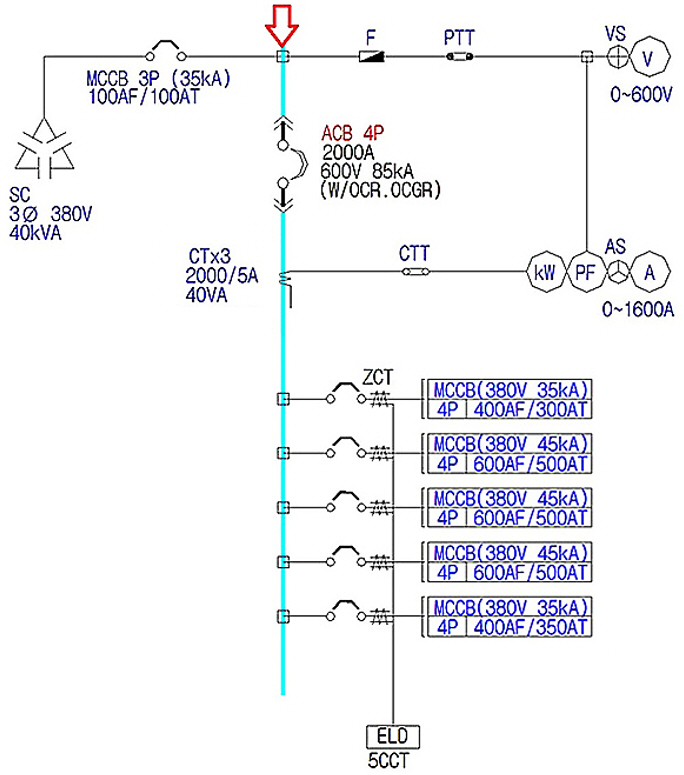

  ◎  LVDP ELD (누전감지) 기본회로 구성

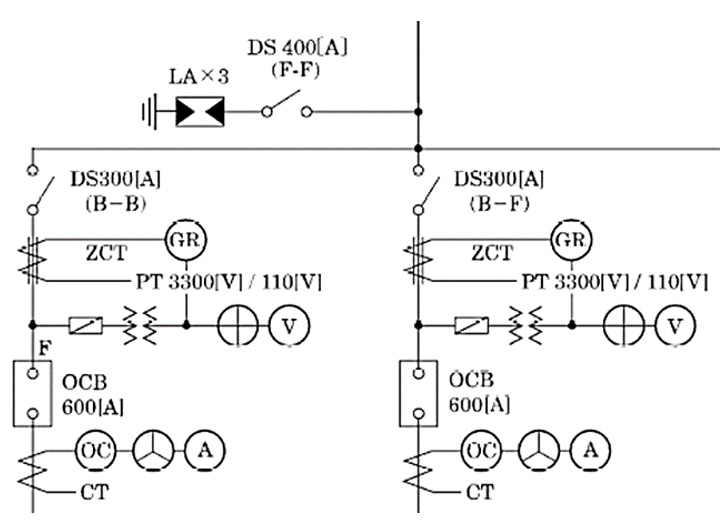

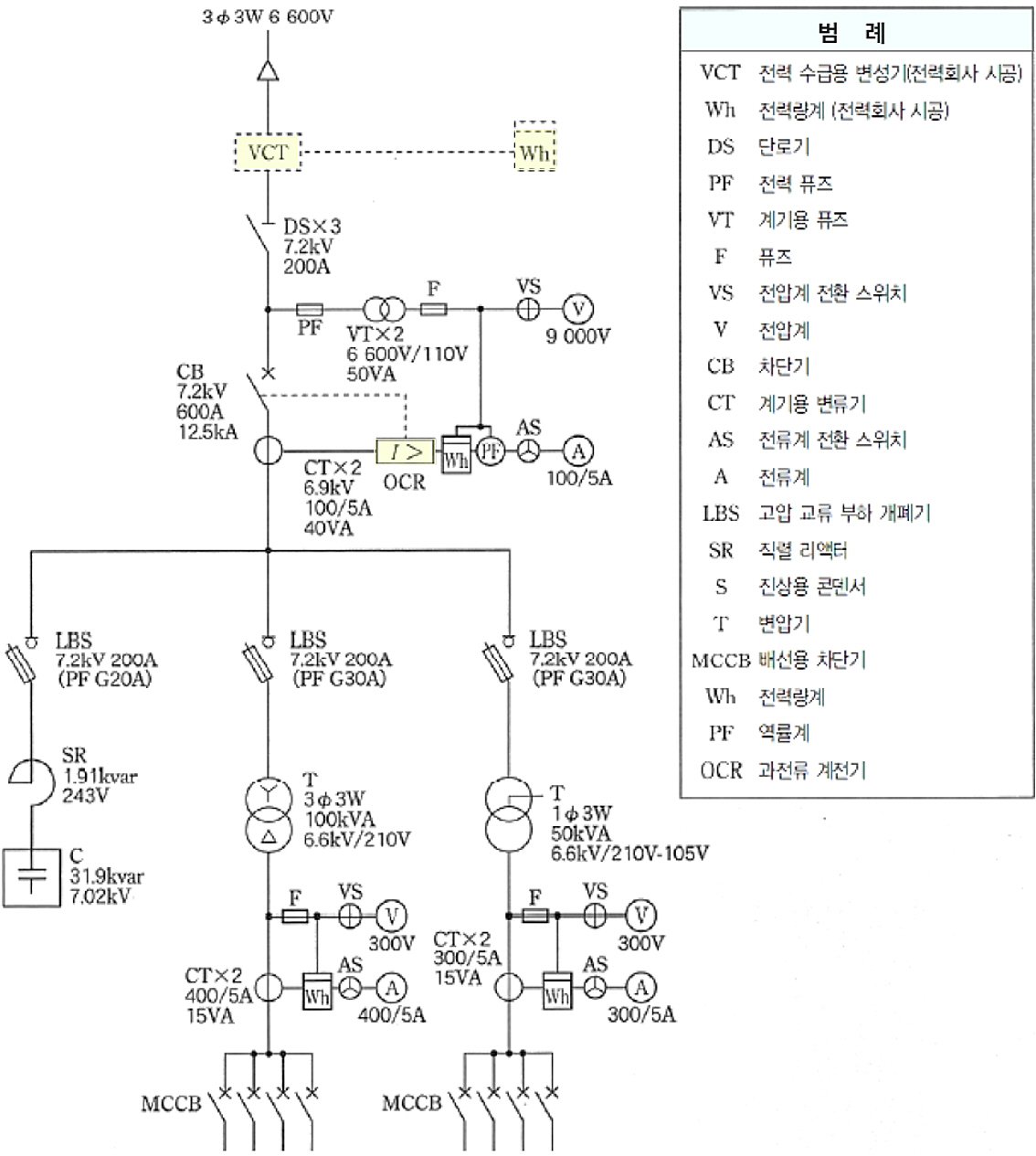

< LVDP ELD(누전감지) 기본회로 구성 >

분전반은 수전 전력을 분배하는 장치로, 전기설비 하위단에서 중요한 역할을 한다. 주전원 측에서 들어온 전기를 여러 회로로 나누어 각기 다른 부하에 공급한다.  일반적으로 차단기, 퓨즈, 계측기 등이 포함되어 있어 전력의 안전한 분배와 관리를 하는데 유용한 장치이다.  분전반은 주로 상업용 건물이나 산업현장에서 사용되며, 전기 시스템의  운용에 있어서 효율성과 안정성을 높이는 데 크게 도움을 준다.

  ◐  분전반 외관 구성

분전반 외함 종류	수직형 내부 구성	수평형 내부 구성

  ◐  분전반 제품 특징

분전반은 설치현장의 조건을 고려하여, 적용대상 설비의 용도에 적합하도록 설계되며 각 부품의 표준화로 구조가 간결하고 안전성이 우수한 제품이다.

√  회로 수에 따라 표준화된 설계를 기반으로 생산, 가성비 우수

√  시장에서 검증된 부품으로 만 제작하기 때문에 품질 우수

√  표준화된 공정에서 단순조립으로 높은 생산성

√  단순 구조화로 유지 보수 간편

Customer Order      (고객 주문형 모델)	고객 주문형 :      고객의 주문요청에 따른 설계로서 디자인은      다양하며 제품의 경제성이 우수하다.
Installation       Environment      (내환경 특화 모델)	환경형 :     옥외용, 옥내형, 분진지역, 고온다습 지역 등      설치환경에 따라 내구성을 보장할 수 있는      다양한 모델을 제공한다.
Industrial Complex      (산업단지형 모델)	산업단지형 :      대도시 등 과밀 지구나 농공산업단지      등에 적합한 모델이다.

  ◐  분전반 기본회로 구성

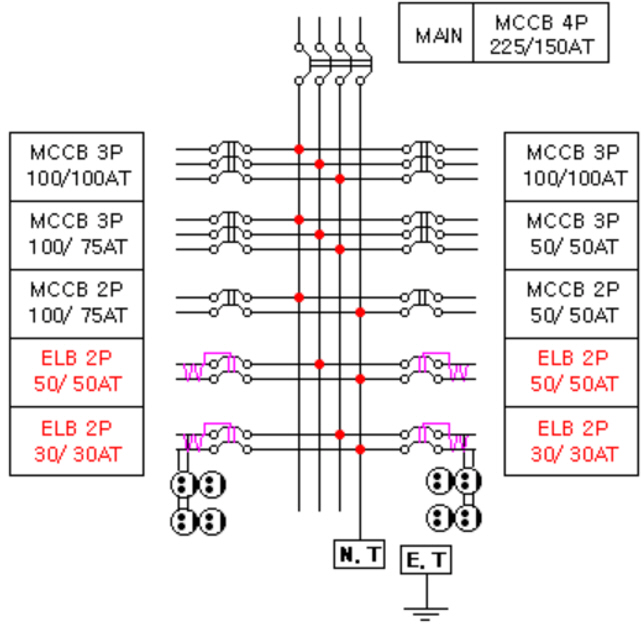

< 분전반 PDP 기본회로 구성 >

MCC 제어반(Motor Control Center)은 여러대의 모터를 효율적으로 제어하고 보호하기 위한 중앙집중식 모터제어시스템이다.  주요 구성요소로는 전자접촉기(MC), 열동형 계전기(OLR), 차단기(MCCB), 계측기 등이 있으며, 각 모터를 독립적으로 기동, 정지 운전을 할 수 있으며, 또한 고장 감지 및 보호 기능도 수행한다.  산업 플랜트 공장 및 대형 설비와 같은 다 모터 제어시스템에 널리 사용된다.

  ◐  MCC 외관 구성

다 모터 공정 MCC 외관 구성	다 모터 MCC 반 설치 모습

  ◐  MCC 제품 특징

MCC는 전동기를 기동/정지 제어하는 장치로서 인출형 전동기 제어반은 설비특성이나 고객의 요구에 따라 정역제어 등 다양한 방식의 제어반을 설계, 제작 생산할 ◎수 있으며  규격화, 모듈화, 집중화 구조로 설계되어 안전과 유지보수가 용이할 뿐 아니라 외관의 미려함도 돋보이는 제품이다.

√  유지 보수 및 점검이 우수

√  설비의 추가 증설 및 변경이 우수

√  부품 교환이 편리함

  ◐  MCC 제품 사양

정 격   절 연  전 압		AC 690V
정 격   제 어 회 로   전 압		AC 100V/110V, 200/220V
정 격   제 어 회 로   전 류	수 평  BUS	600 ~ 3000A
	수 직  BUS	300 ~ 600A
정 격   버 스   단 시 간   전 류 (1s)		25,  50,  65
캐  비  넷	설 치 사 양 (구 조)	옥  내  용
	크 기 (mm)	너비 x 깊이 x 높이 *600 x 600 x 2350

  ◐  MCC 유닛 기본회로 구성

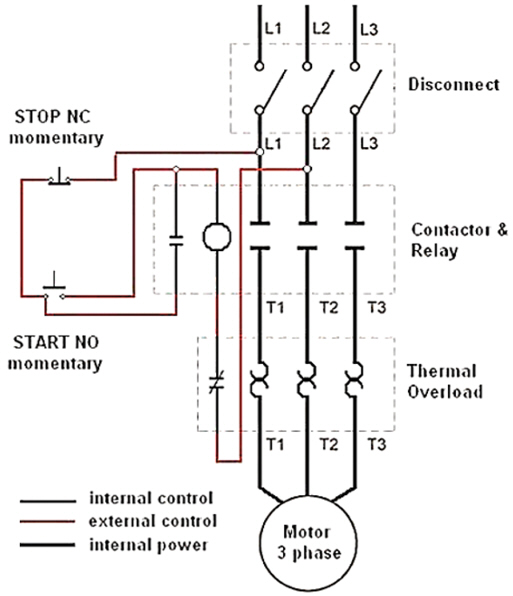

< MCC 유닛 기본 회로 구성 >



*********************************************************************************************************************************************************************************
